Válvulas de Dos Vías
Hasta ahora, hemos explicado de manera general cómo opera una válvula de solenoide. En seguida, discutiremos los diferentes tipos de válvulas y sus aplicaciones respectivas. Los tres tipos principales de válvulas son: de dos vías, de tres vías y de cuatro vías.
La válvula de dos vías es el tipo de válvula de solenoide más común, tiene una conexión de entrada y una de salida, y controla el flujo del fluido en una sola línea. Puede ser de acción directa u operada por piloto, dependiendo de la capacidad del sistema. Cada una de éstas puede ser “normalmente cerrada” o “normalmente abierta”.

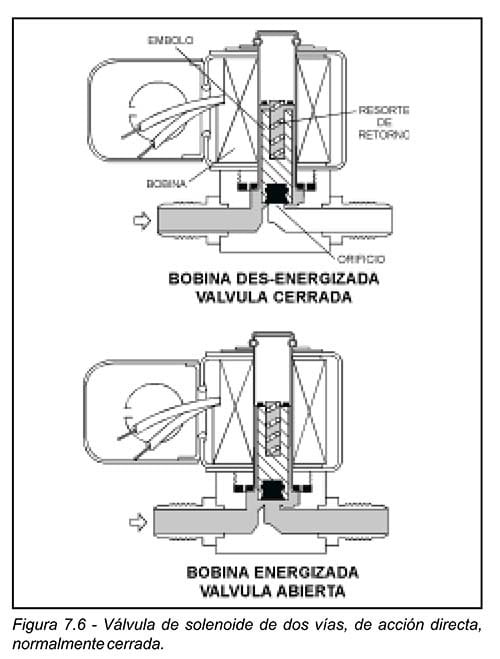

En la figura 7.6, se muestra una válvula de dos vías de acción directa, normalmente cerrada. Cuando la bobina está des energizada, el peso del émbolo y la acción del resorte mantienen cerrada la válvula. Cuando se energiza la bobina, se forma el campo magnético, el cual atrae al émbolo hacia el centro y la aguja se levanta del asiento,
abriendo el orificio del puerto y permitiendo el flujo a través de la válvula. Cuando nuevamente se des energiza la bobina, la fuerza que retiene al émbolo es liberada, haciéndolo que caiga por su propio peso y por la acción del resorte, cubriendo el orificio del puerto y deteniendo el flujo a través de la válvula resorte, cubriendo el orificio del puerto y deteniendo el flujo a través de la válvula.resorte, cubriendo el orificio del puerto y deteniendo el flujo a través de la válvula.
En la figura 7.6, se muestra una válvula de dos vías de acción directa, normalmente cerrada. Cuando la bobina está desenergizada, el peso del émbolo y la acción del resorte mantienen cerrada la válvula. Cuando se energiza la bobina, se forma el campo magnético, el cual atrae al émbolo hacia el centro y la aguja se levanta del asiento,
abriendo el orificio del puerto y permitiendo el flujo a través de la válvula. Cuando nuevamente se desenergiza la bobina, la fuerza que retiene al émbolo es liberada, haciéndolo que caiga por su propio peso y por la acción del resorte, cubriendo el orificio del puerto y deteniendo el flujo a través de la válvula.

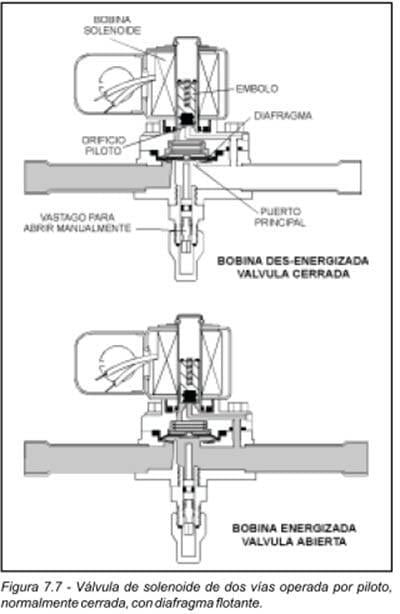

Las válvulas de solenoide de dos vías operadas por piloto y normalmente cerradas, como la que se muestra en la figura 7.7, operan de la siguiente manera: estas válvulas tienen un orificio igualador que comunica la presión de la entrada con la parte superior del diafragma (o pistón), empujándolo contra el asiento y manteniendo de esta manera cerrada la válvula. El orificio piloto es más grande que el orificio igualador. Cuando se energiza la bobina, el émbolo es atraído por el campo magnético y levanta la aguja del orificio piloto. La presión arriba del diafragma se reduce y se iguala con la de salida. El diferencial de presión resultante a través del diafragma, crea una fuerza que lo levanta del puerto principal haciendo que se abra la válvula. Al des energizar la bobina se cierra el orificio piloto, y la presión de entrada se va por el orificio igualador e iguala las presiones, arriba y abajo del diafragma, permitiéndole que se vuelva a sentar y cierre la válvula
Aunque las válvulas normalmente cerradas son las que más se usan, también se fabrican válvulas de dos vías “normalmente abiertas”, tanto de acción directa como operadas por piloto. En este tipo de válvulas, la secuencia es a la inversa de las normalmente cerradas.

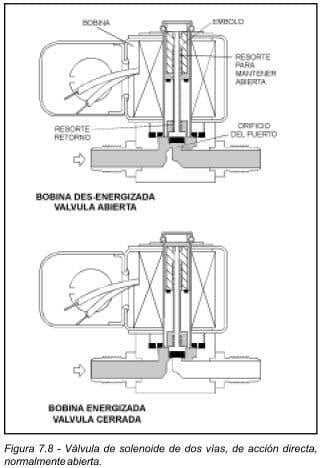

En las válvulas de dos vías, de acción directa normalmente abiertas, como la que se muestra en la figura 7.8, cuando la bobina está desenergizada, el puerto principal está
abierto, ya que el émbolo está liberado de la fuerza de la bobina solenoide y está siendo levantado del asiento, lo que permite el flujo a través de la válvula. Cuando la solenoide se energiza, atrae al émbolo hacia el centro de la bobina y cubre el puerto principal, deteniendo el flujo a través de la válvula. Este tipo de válvulas es para aplicaciones donde se requiere que la válvula permanezca abierta la mayor parte del tiempo, o donde se requiere que la válvula abra en caso de una falla eléctrica. Además de ahorrar energía, dichas válvulas son a prueba de falla durante los "apagones", permaneciendo en la posición abierta.

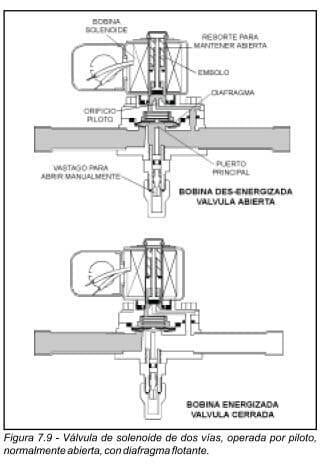

En la figura 7.9, se muestra una válvula de solenoide de dos vías operada por piloto y normalmente abierta. Cuando la bobina está des energizada, libera la fuerza sobre el émbolo y el orificio piloto permanece abierto. Al reducirse la presión del sistema sobre la parte superior del diafragma, la presión total del sistema actúa sobre el lado opuesto del diafragma para levantarlo del puerto principal, permitiendo así un flujo completo a través de la válvula. Cuando el solenoide es energizado, atrae el émbolo hacia el centro de la bobina y la aguja cubre el orificio piloto. Entonces se acumula la presión del sistema sobre el diafragma, a través del orificio igualador, forzando al diafragma hacia abajo, hasta que cubre el puerto principal y detiene el flujo a través de la válvula.
