Principios de Operación

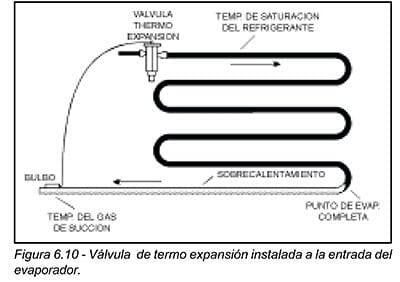

Observando detenidamente la figura 6.10, se puede ver que el bulbo remoto está conectado a la parte superior de la VTE mediante un tubo capilar. El bulbo se ubica en la línea de succión, justo a la salida del evaporador. El bulbo y el capilar contienen un fluido (carga) que puede ser líquido o gaseoso, el cual «siente» la temperatura del gas de succión que pasa por este punto. En esta posición, el bulbo y el fluido dentro de éste, tienen aproximadamente la misma temperatura del gas de succión. Los cambios de temperatura causan que aumente o disminuya la presión del fluido dentro del bulbo.

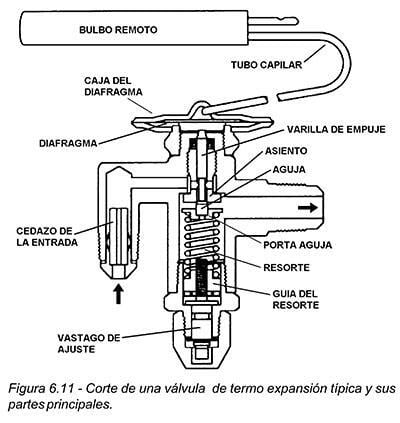

Observando ahora la figura 6.11, la presión del bulbo es ejercida sobre la parte superior del diafragma; éste a su vez, transmite ese movimiento a la parte superior del porta aguja mediante las varillas de empuje. Por otro lado, un resorte ejerce una fuerza en la parte inferior del porta aguja, la cual se opone a la del bulbo.
Una vez en operación, el funcionamiento de la VTE es de la siguiente manera: cuando aumenta la presión del bulbo, el diafragma es empujado hacia abajo, las varillas de empuje «empujan» el porta aguja, vencen la fuerza del resorte y alejan la aguja del asiento, abriendo de esta manera la válvula y permitiendo el paso de líquido hacia el evaporador. Cuando disminuye la presión del bulbo, la fuerza del resorte es mayor que la del bulbo y empuja el porta aguja acercando la aguja al asiento, con lo cual se cierra la válvula y disminuye el flujo de líquido hacia el evaporador.

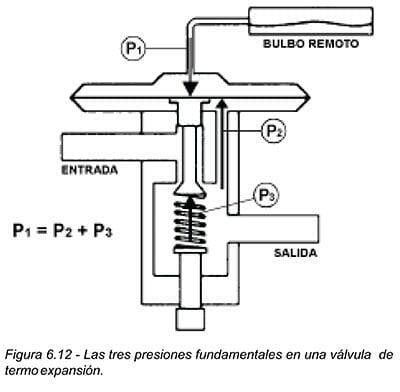

Por lo anterior, pudiera deducirse que en la operación de una válvula de termo expansión actúan dos presiones: la del bulbo oponiéndose a la del resorte. En realidad, en la operación de una válvula de termo expansión intervienen tres presiones fundamentales: la presión del bulbo, la presión del resorte y la presión del EVAPORADOR. En la figura 6.12, se ilustra cómo actúan estas tres presiones fundamentales. La presión del bulbo actúa en la parte superior del diafragma y tiende a abrir la válvula, la presión del resorte y la del evaporador actúan en la parte inferior del diafragma y tienden a cerrar la válvula. Para que haya un equilibrio entre estas tres presiones, la presión del bulbo debe ser igual a la suma de las presiones del evaporador y del resorte.
Como se mencionó arriba, la carga del bulbo está a la misma temperatura que el gas de succión, y si el gas de succión está sobrecalentado, entonces la temperatura de la carga es mayor que la de saturación; es decir, la temperatura de la carga del bulbo es la suma de la temperatura de saturación más la del sobrecalentamiento. De esta manera, la presión del bulbo (P1) es mayor que la del evaporador (P2). Si el sobrecalentamiento es lo suficientemente alto, la presión del bulbo superará a la del resorte (P3) y abrirá la válvula.
Aquí podemos ver que la presión de saturación aparece tanto sobre el diafragma (en la presión del bulbo), como debajo de éste (presión del evaporador). Y, puesto que estas presiones se oponen una contra otra y son equivalentes, se cancelan. Por lo tanto, es evidente que los dos factores que actúan para regular la válvula de termo expansión, son la presión del resorte y el sobrecalentamiento. Estos dos factores que se oponen, mantienen un delicado balance de presiones en ambos lados del diafragma, permitiendo que la válvula opere con cargas ligeras, al igual que con cargas pesadas en el evaporador. En la práctica, la válvula de termo expansión es, en efecto, un regulador del sobrecalentamiento.
Es muy frecuente oír decir a los técnicos «abrí» o «cerré» la válvula de expansión, refiriéndose a que movieron el vástago de ajuste. Como ya se mencionó, al girar el vástago en el sentido del reloj aumenta la presión del resorte, venciendo a la del bulbo y la válvula tiende a cerrar; por lo que se requiere más sobrecalentamiento para aumentar la presión del bulbo y contrarrestar la del resorte, para que de ésta manera abra la válvula. Inversamente, cuando se gira el vástago en el sentido contrario del reloj, disminuye la presión del resorte, siendo superada por la del bulbo y la válvula tiende a abrir, y para que cierre, se requiere que disminuya el sobrecalentamiento.
Cuando aumenta la carga térmica en el evaporador, el refrigerante alimentado por la válvula no es suficiente y se sobrecalienta, esto aumenta la presión del bulbo y hace que la válvula abra más, permitiendo que pase más líquido. Por el contrario, si la carga térmica en el evaporador disminuye, el refrigerante que está alimentando la válvula no se alcanza a evaporar y disminuye su sobrecalentamiento; esto hace que reduzca la presión del bulbo, se cierre la válvula y se reduzca el flujo de líquido. Es importante mencionar que al variar la carga térmica del evaporador, también varía la presión dentro del mismo. Si aumenta la carga, disminuye la presión, y si disminuye la carga, se reduce la presión.

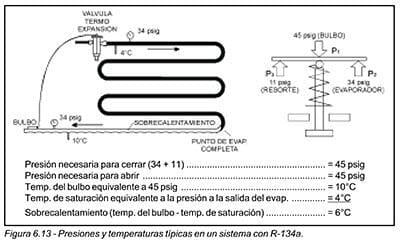

En la figura 6.13, se muestra un ejemplo muy representativo de las condiciones de un sistema con R-134a. El resorte de la válvula de termo expansión ha sido ajustado de fábrica a una presión de 11 psig (libras por pulgada cuadrada manométricas) y la presión del evaporador es de 34 psig. La suma de estas dos presiones ejercen una fuerza de 45 psig, la cual tiende a cerrar la válvula. Si el bulbo está cargado con el mismo refrigerante del sistema, para que las presiones en ambos lados del diafragma se equilibren, se requerirá una presión de 45 psig en el bulbo. Para que el bulbo tenga una presión de 45 psig, debe de estar a una temperatura de 10 °C, si la temperatura de saturación del refrigerante en el evaporador es de 4 °C, es necesario tener un sobrecalentamiento de 6 °C. Las temperaturas y presiones de saturación correspondientes se pueden consultar en la tabla 12.9 del capítulo de refrigerantes.
Al arrancar el compresor después de un período prolongado de estar parado, disminuye rápidamente la presión del evaporador y la presión del bulbo es mayor que la del resorte, la válvula abre y permite el paso de refrigerante líquido al evaporador. Si todo este líquido se evapora y se sobrecalienta antes de salir del evaporador, esto aumenta la presión del bulbo y hace que la válvula se mantenga abierta. El equipo seguirá enfriando hasta que la temperatura del espacio refrigerado baje lo suficiente, disminuyendo la carga térmica y haciendo que el refrigerante líquido dentro del evaporador no alcance a evaporarse y llegue líquido hasta el punto donde se encuentra ubicado el bulbo. Al no haber sobrecalentamiento, la presión del bulbo disminuye y el resorte cierra la válvula parcial o totalmente. Así permanecerá hasta que aumente el sobrecalentamiento de nuevo y la presión del bulbo abra la válvula, aumentando el flujo de refrigerante líquido hacia el evaporador.
Caída de Presión a Través del Evaporador
Para simplificar la explicación de los principios de operación de las válvulas de termo expansión, hasta ahora hemos supuesto que no hay caída de presión a través del evaporador; es decir, que la presión de evaporación es constante y que es igual a la entrada y a la salida del evaporador. Sin embargo, con evaporadores grandes en la operación real, existe una caída de presión a través de éstos, siendo un factor que debe considerarse, ya que es una de las presiones que actúan por debajo del diafragma.
Cuando el evaporador del sistema es pequeño, la caída de presión es nula o mínima, por lo que es ignorada. En esta situación, la presión que se utiliza para que actúe por debajo del diafragma es la de la entrada, puesto que es la misma que la de la salida. En evaporadores grandes sí existe caída de presión. Esta caída de presión es medible y puede ser causada por varios factores, tales como el diámetro y longitud de los tubos, el número de vueltas, restricciones en los retornos, el número de circuitos, algunos tipos de distribuidores de refrigerante, la cantidad de flujo de refrigerante, la fricción, etc. Cuando la caída de presión alcanza proporciones problemáticas, la presión que se debe de aplicar por debajo del diafragma, es la más baja; es decir, la de la salida del evaporador.
Igualado Externo

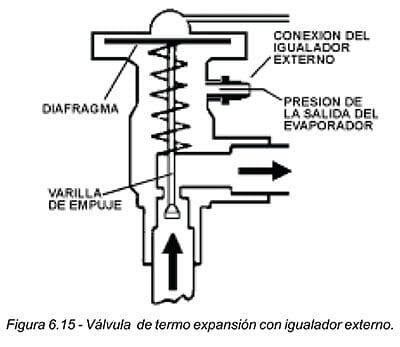

Una caída de presión se traduce en una caída de temperatura. Si la caída de presión provoca en el evaporador una caída de temperatura mayor de 2 °C en el rango de aire acondicionado, de 1 °C en temperatura media y de 0.5 °C en baja temperatura, cuando se está utilizando una válvula con igualador interno, esto mantendrá a la válvula en una posición restringida, reduciendo la capacidad del sistema. En estos casos se debe de utilizar una válvula con igualador externo.
El evaporador deberá estar diseñado o seleccionado conforme a las condiciones de operación; la válvula de termo expansión debe ser seleccionada y aplicada de acuerdo a lo que se ha visto.

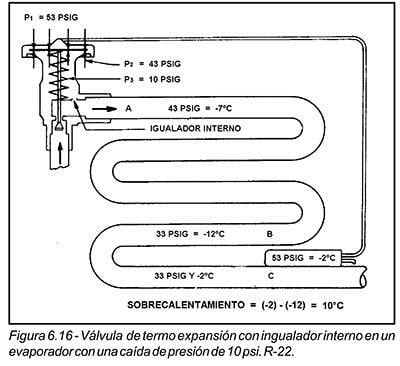

Para explicar lo anterior, veamos qué sucede realmente en un evaporador alimentado por una válvula de termo expansión con igualador interno, donde existe una caída de presión medible de 10 psig, como se muestra en la figura 6.16. La presión en el punto "C" es 33 psig o sea, 10 psi menos que en la salida de la válvula, punto "A"; sin embargo, la presión de 43 psig en el punto "A" es la presión que está actuando en la parte inferior del diafragma en la dirección de cierre. Con el resorte de la válvula ajustado a una compresión equivalente a un sobrecalentamiento de 6°C o a una presión de 10 psig, la presión requerida arriba del diafragma para igualar las fuerzas es de (43 + 10) ó 53 psig. Esta presión corresponde a una temperatura de saturación de -2°C. Es evidente que la temperatura del refrigerante en el punto "C" debe ser -2°C, si es que la válvula ha de estar en equilibrio. Puesto que la presión en este punto es de sólo 33 psig y la temperatura de saturación correspondiente es de -12°C, se requiere un sobrecalentamiento de (-2) (-12) o sea, de 10°C para abrir la válvula. Este alto sobrecalentamiento de 10°C requerido para abrir la válvula, hace necesario utilizar más superficie del evaporador para producir este gas refrigerante sobrecalentado. Por lo tanto, se reduce la cantidad de superficie del evaporador, disponible para la absorción de calor latente de evaporación del refrigerante; produciéndose una insuficiencia de refrigerante, antes de alcanzar el sobrecalentamiento requerido.
Puesto que la caída de presión a través del evaporador, la cual causó esta condición de sobrecalentamiento elevado, aumenta con la carga debido a la fricción, este efecto de "restricción" o "insuficiencia" aumenta cuando la demanda sobre la capacidad de la termo válvula es mayor.
