Entalpía de las Mezclas de Aire y Vapor de Agua
Hasta ahora, hemos estado tratando con cantidades y presiones de aire y vapor de agua, a diferentes temperaturas. Se han mencionado los efectos de aumentar y disminuir la temperatura, para lo cual hay que agregar o quitar calor.
Ahora debemos ver cuánto calor hay que agregar o quitar, para efectuar los cambios que hemos estado estudiando. De la misma manera que es necesario saber cuánta humedad y aire hay en las diferentes mezclas, también es necesario conocer cuánto calentamiento o enfriamiento se requiere, para hacer cambios en la condición de las mezclas de aire y humedad. Esto es tan cierto para las temperaturas en refrigeración (conservación y congelación), como lo es para las temperaturas del aire acondicionado para el confort humano.
Si tuviéramos que considerar solamente calentar y enfriar el aire en las mezclas, la cantidad de calor agregado o removido, sería comparativamente simple. Solo tendríamos que agregar o quitar «calor sensible» del aire, el cual es aproximadamente 0.24 kcal/kg o C, según se muestra en la columna 4 de la figura 13.1 para el aire seco. Puesto que el calor sensible en la mezcla proviene casi totalmente del aire, el contenido de calor por kilogramo de aire seco, como se muestra en la columna 4 de la tabla 13.1, es el mismo que el calor sensible de la mezcla, como se muestra en la columna 6 de la tabla 13.5.
Es el contenido de humedad el que complica el problema. Esto no sería tan dificil si la humedad permaneciera siempre como vapor, ya que siempre estaríamos tratando con el «calor sensible» del vapor, el cual es aproximadamente 0.45 kcal/kg o C (de la humedad, no de la mezcla). En la mayoría de las aplicaciones donde el aire y la humedad tengan que calentarse o enfriarse, algo del vapor de agua se vuelve líquido (condensado), o el agua líquida se evapora. Cuando un kilogramo de vapor de agua se condensa, libera aproximadamente 539 kcal, mismas que debe absorber el equipo de enfriamiento. Cuando se evapora un kilogramo de agua, deben agregarse aproximadamente 539 kcal, las cuales deben ser suministradas por el equipo de calefacción.
Esto se llama «calor latente» y la carga de este calor puede ser muy grande, algunas veces más grande que la carga completa de calor sensible, requerida para cambiar la temperatura del aire y humedad en unos 28 o 35 gramos. Por otra parte, la carga latente no incluye cambio de temperatura, sólo un cambio en el contenido de vapor a líquido.
En la columna 7 de la tabla 13.3, se muestran los contenidos de calor latente del vapor de agua, a temperaturas desde 0 o C hasta 45 o C. Estos valores son lacantidad de calor en kilocalorías, que se requieren para cambiar un kilogramo de agua de líquido a vapor a la misma temperatura. Deberá notarse que este valor no siempre es el mismo; ya que se requiere menos calor para evaporar un kilogramo de agua a 15 o C (588.87 kcal), que un kilogramo de agua a 0 o C (597.66 kcal). A más altas temperaturas, el calor latente sigue siendo menor, hasta que a 100 o C es 539 kcal/kg, cantidad que se considera generalmente como calor latente de evaporación del agua.
La columna 8 es el calor total, y es la suma del calor sensible más el calor latente. Por lo tanto, a 15 o C, el calor total es 603.87 kcal/kg (15+588.87). Como el nombre implica, el calor total es la cantidad total de calor en el vapor de agua saturado. Así, si calentamos un kilogramo de agua de 0 o C a 15 o C, y luego se evapora a 15 o C, deben agregarse 603.87 kcal.
La misma cantidad de calor deberá removerse, al enfriar un kilogramo de vapor de agua saturado, de 15 a 0 o C y luego condensarlo a 0 o C.
El contenido de calor (o entalpía), como se muestra en la tabla 13.3, está basado en un kilogramo de vapor de agua por peso. Tal como se mencionó anteriormente, es más conveniente tratar con el aire saturado sobre la base del peso, de tal manera que los valores de la tabla 13.5, sean manejados como mezclas de aire y vapor de agua consistentes, de un kilogramo de aire saturado con vapor de agua. El contenido de calor sensible, como se muestra en la columna 6 de la tabla 13.5, es el calor sensible de un kilogramo de aire.
Sin embargo, un kilogramo de aire contiene solamente una pequeña fracción de agua. Como se muestra en las columnas 4 y 5 de la misma tabla, a 15 o C hay solamente 4.835 gramos de humedad en un kilogramo de aire seco, aún cuando esté saturado. Por lo tanto, el calor latente de esta humedad, es solamente de 6.2671 kcal. El calor sensible del aire seco a 15 o C, es 7.91 kcal, y el calor latente del vapor de agua que contiene es 6.27 kcal, así que, el calor total del kilogramo de aire saturado a 15 o C es 14.18 kcal (7.91 + 6.27).
Existe otra pequeña fuente de calor en la mezcla: el calor sensible del vapor de agua. Sin embargo, aún en el punto de saturación, la cantidad de vapor de agua en peso es muy pequeña (aproximadamente 1% a 15 o C), así que su calor sensible normalmente se desprecia. En instalaciones muy grandes o en aplicaciones especiales, puede ser suficiente que tenga que ser considerado, pero en la práctica común, el calor total incluye solamente el calor sensible del aire y el calor latente de la humedad.
Si esta mezcla la calentamos hasta 21 o C, seguirá conteniendo 4.835 gramos de humedad y su porcentaje de humedad sera 68.0% ya que a 21 o C debería contener 7.109 gramos de humedad en el punto de saturación (4.835 ÷ 7.109 x 100). Pero aún se necesitan 9.166 kcal para calentar al aire a 21 o C, pero como sólo contiene 4.835 gramos de humedad, el calor latente será 6.27 kcal, el mismo que a 15 o C.
Así que, para encontrar el contenido de calor total de un kilogramo de aire seco parcialmente saturado con humedad, sumamos el calor sensible del aire (de la columna 6, tabla 13.5) a la temperatura del aire, más el calor latente en su punto de rocío (9.3628+6.2671=15.6299 kcal).
Otra manera de encontrar el calor total, es sumando el calor sensible del aire a esta temperatura, más el calor latente del aire multiplicado por el porcentaje de humedad: (9.3628) + (0.68 x 9.1662) = 15.5958 kcal.
Para poder resolver problemas de mezclas de aire y humedad, las «Tablas Psicrométricas» como las de las tablas 13.1, 13.3 y 13.5, nos proporcionan todos los datos que necesitamos, de tal manera que si tenemos:
1. El volumen del espacio del cual podamos calcular el número de kilogramo de aire seco.
2. La temperatura de la mezcla de aire y agua.
3. La temperatura del punto de rocío.

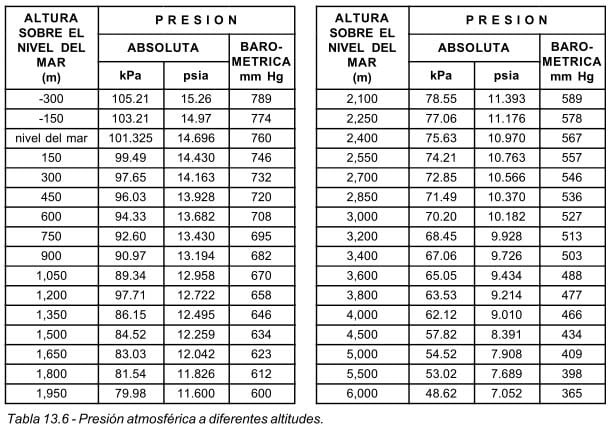

En algunos lugares, particularmente a grandes alturas, también puede ser necesario utilizar un barómetro para hacer los ajustes necesarios a las bajas presiones, como se muestra en la tabla 13.6.
