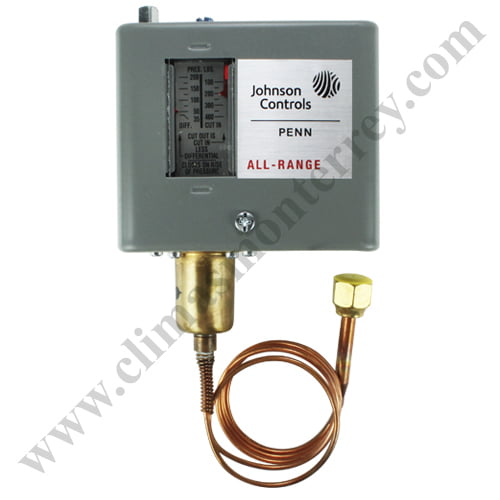

Control de Alta Presion, alta 100 a 400 psig (690 a 2758 kPa), diferencial 32 a 200 psig (241 a 1379 kPa)- P70AA-118C

Los controles P70, P72, y P170 para aplicaciones de presión alta están diseñados primordialmente para control de corte de alta presión, control de presión del cabezal, y control del ciclado del abanico del condensador en aplicaciones comerciales de refrigeración y aire acondicionado.

Los controles están disponibles en diferentes rangos de presión y son compatibles con la mayoría de los refrigerantes comunes. También se pueden usar en otras aplicaciones de líquidos no corrosivos, y hay disponibilidad en modelos compatibles  con amoniaco.

Tenemos diferentes clasificaciones eléctricas y configuraciones del interruptor. Los modelos P72 proporcionan un control directo a motores de 208-240 voltios, una fase, hasta 3 caballos de fuerza, y motores de 208-220 voltios, 3 fases, hasta 5 caballos de fuerza.

Características

Caja y tapa completamente de acero, para proporcionar una protección duradera y de uso pesado, para los componentes internos.

El ajuste de presión “Sight-Set” despliega una escala visible de la presión, completamente ajustable a través del rango, sin necesidad de quitar la tapa (en modelos con caja NEMA 1).

La opción de restablecimiento manual proporciona un mecanismo de candado, el cual no puede ser anulado o restablecido si no hasta que la presión regrese a su nivel especificado.

Una variedad de estilos de conexión de presión disponibles permite una mayor  flexibilidad al montar el control y al adaptar las conexiones de presión a los requerimientos de las aplicaciones en el campo.

Aplicaciones

Los modelos P70C, P70D, y P170C con un interruptor de Un Polo-Un Tiro (SPST) que abre al subir, son los modelos más populares, son utilizados típicamente para cortar a presión alta. Los modelos C son de restablecimiento automático. Los modelos D tienen un mecanismo de restablecimiento manual. Algunos modelos de P70C, P70D, P170C y P170D están listados con UL como controles de límite de presión de refrigeración.

Los modelos P70A y P170A están disponibles con un interruptor SPST que abre al bajar, y son utilizados típicamente para control de ciclado del abanico del condensador.
