Válvulas Termo Expansión con Igualador Interno

Por - Javier
13.09.23 05:37 PM

Válvulas Termo Expansión con Igualador Interno

Causa probable:

• La válvula termo expansión con igualador interno, está operando contra una excesiva caída de presión a través del evaporador.
• Válvula con igualador interno usada con un distribuidor de refrigerantes.

Solución:
• Utilice una válvula con igualador externo, y asegúrese que la línea del igualador externo esté conectada (vea "Ubicación Deficiente del Bulbo y del Igualador").
• Generalmente, una válvula termo expansión con igualador interno, no se utiliza arriba de una capacidad de 2 ton.

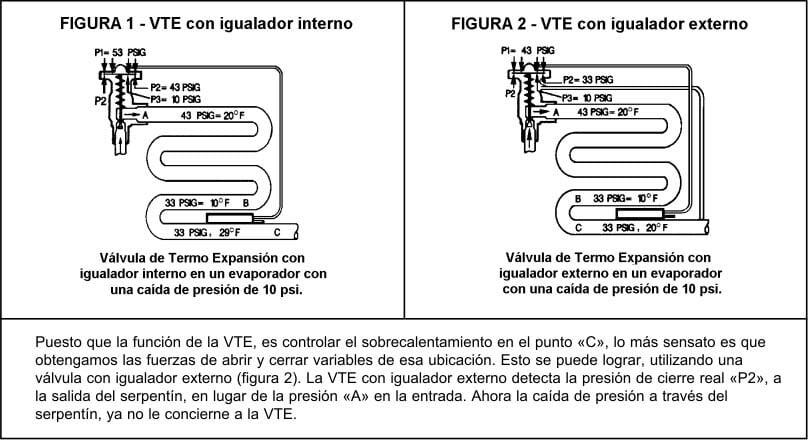

EJEMPLO: Un evaporador de R-22, es alimentado por una válvula con igualador interno, donde hay presente una caída de presión medida de 10 psig a través del evaporador (vea figura 1). La presión en el punto «C» es de 33 psig, o sea, 10 psig menos que el valor en la salida, punto «A». Sin embargo, la presión de 43 psig en el punto «A», es la presión que actúa en el lado de baja del diafragma en dirección de cerrar. Con el resorte de la válvula, fijado a una compresión equivalente a 10 o F (5.5 o C) de sobrecalentamiento, o una presión de 10 psig, la presión requerida arriba del diafragma para igualar las fuerzas es de (43 + 10) = 53 psig. Esta presión corresponde a la temperatura de saturación de 29 o F (-1.7 o C), para el R- 22. Es evidente que la temperatura del refrigerante en el punto «C», debe ser de 29 o F (-1.7 o C), si se quiere que la válvula esté en equilibrio. Puesto que la presión en este punto es de sólo 33 psig, y la temperatura de saturación correspondiente es de 10 o F (-12.2 o C), se requiere un aumento en el sobrecalentamiento de (29-10 o F) ó 19 o F (10.5 o C), para abrir la válvula. La caída de presión a través del evaporador, la cual causó esta condición de alto sobrecalentamiento, aumenta con la carga debido a la fricción — este efecto de «restricción» o de insuficiencia de refrigerante en el evaporador, aumenta cuando la demanda sobre la capacidad de la termo válvula es mayor.

Para las figuras 1 y 2 - la carga del bulbo y el refrigerante = R-22.
P1 = Presión del bulbo (fuerza que abre)
P2 = Presión del evaporador (fuerza que cierra)
P3 = Presión del resorte (fuerza que cierra)

Javier
