Válvulas de Servicio
En los sistemas de refrigeración, los técnicos de servicio deben estar familiarizados con las válvulas manuales de servicio. Estas válvulas le permiten sellar partes del sistema mientras conectan manómetros, se carga o descarga refrigerante o aceite, se mete un vacío, etc.
Existen varios tipos de válvulas de servicio. Dichas válvulas pueden tener volantes en sus vástagos, pero la mayoría requieren de una llave para girarlos. Los vástagos de las válvulas son hechos de acero o de latón, mientras que el cuerpo está hecho de latón o fierro forjado. Por lo general, son del tipo empacado.
Las válvulas de servicio pueden ser de dos tipos: válvulas de servicio para compresor, o válvulas de servicio para tanque recibidor.

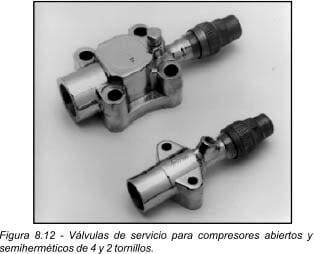

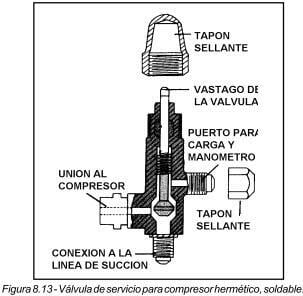

Válvulas de Servicio Para Compresor - Los compresores abiertos y semi-herméticos, generalmente vienen equipados con válvulas de servicio. Estas válvulas van atornilladas al cuerpo del compresor, una en la succión y otra en la descarga. Dependiendo del tamaño del compresor, pueden ser de dos o de cuatro tornillos. En la figura 8.12, se muestran dos válvulas típicas de servicio para compresor. Algunos compresores herméticos también usan válvulas de servicio, pero éstas no van atornilladas, sino
soldadas a la succión y descarga del compresor, como se muestra en la figura 8.13.
Las válvulas de servicio para compresor son de dobleasiento, fabricadas de tal forma que el vástago sella contra el asiento, ya sea que esté totalmente cerrado o totalmente abierto.
En sistemas con refrigerantes halogenados, hay válvulas de servicio de uso común de una vía, y de dos vías. Las válvulas de "dos vías" tiene dos puertos, uno puede estar abierto mientras que el otro está cerrado, o ambos pueden estar abiertos.
La válvula de dos vías, usualmente cierra el flujo de refrigerante en el sistema, cuando el vástago es girado totalmente en el sentido de las manecillas del reloj. Cuando el vástago es girado totalmente en el sentido contrario de
las manecillas del reloj, cierra el puerto de servicio. Cuando el vástago es girado a un punto intermedio, ambos puertos

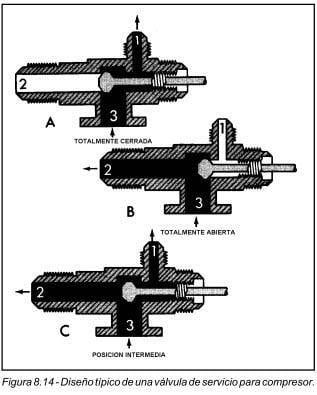

están comunicados, permitiendo que fluya el refrigerante como se muestra en la figura 8.14. En esta figura, el número 1 es la conexión de servicio, el 2 es la conexión a la línea de refrigerante, y el número 3 es la conexión al compresor. La conexión a la línea puede ser roscada (flare) o soldable.
La posición "B" es la normal cuando la unidad está operando. En esta posición se puede quitar o poner el manómetro, o el tapón, sin pérdida de refrigerante. También se puede conectar la manguera del múltiple, y es posible reempacar la válvula, sin interrumpir el servicio.
La posición "C" se usa cuando se desea medir la presión, cargar refrigerante, hacer vacío, etc., sin interrumpir la operación.
En la posición "A" (válvula cerrada), es posible desconectar y retirar el compresor del sistema, sin pérdida de
refrigerante.

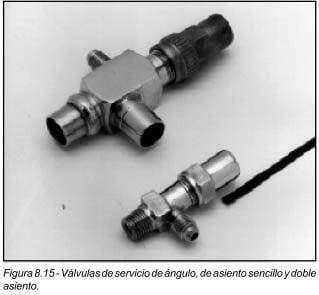

Válvula de Servicio Para Tanque Recibidor - En sistemas con refrigerantes halogenados, se conoce este tipo de válvulas más comúnmente como "Válvulas de Ángulo". En la figura 8.15, se muestran algunas de estas válvulas. Están diseñadas para varios otros usos, además de su aplicación en tanques recibidores. Cuando se instalan adecuadamente, proporcionan acceso al sistema para servicio. Se fabrican de doble asiento, igual que las de compresor, y con asiento sencillo.
Los materiales con que se fabrican los cuerpos de estas válvulas son variados; los hay de latón forjado, fierro forjado, maquinados de barra de latón o de acero. Generalmente son del tipo empacado.
Los materiales con que se fabrica el vástago son, normalmente, acero inoxidable o acero con un recubrimiento de níquel o cromo. Los hay de asiento sencillo o de doble asiento.
La caja de empaques consiste, generalmente, de la tuerca opresora, anillos "O" y rondanas de acero o latón.
Sus conexiones inferiores pueden ser roscadas para tubo (F.P.T.) o soldables, con o sin extensión de cobre. Estas últimas, permiten que sean soldadas con plata, sin temor a que se dañe el empaque.
La conexión lateral también puede ser roscada (flare) o soldable, con o sin extensión de cobre. En las de doble asiento, el puerto de servicio es de 1/4" flare.
En las figuras 8.16 y 8.17, se muestran dibujos ilustrando las partes internas de una válvula de ángulo con asiento sencillo, y otra de doble asiento, respectivamente.
La aplicación principal de este tipo de válvulas es en tanques recibidores de refrigerante líquido, los cuales llevan dos de estas válvulas. Una va ubicada sobre el tanque, después del condensador (válvula de entrada), y la otra se ubica sobre el recibidor, antes de la línea de líquido (válvula de salida). Estas dos válvulas permiten al técnico desconectar el tanque recibidor del sistema, cargar refrigerante en forma líquida, colectar todo el refrigerante del sistema en el recibidor (pump Down), etc. Algunos recibidores están equipados con una sola válvula de servicio, la de salida, con la entrada en forma de una
conexión ordinaria de codo.
Cuando se vaya a abrir una válvula de cualquier tipo de los mencionados hasta ahora, quite el tapón sellador - si lo tiene - y afloje una vuelta la tuerca opresora. Enseguida, limpie el vástago antes de girarlo. Es buena práctica primero abrir ligeramente, no más de 1/8 de vuelta. Esto evita un golpe de presión, el cual puede dañar mecanismos, manómetros, salpicar aceite en cantidades anormales o inclusive, perjudicar al técnico. Otro propósito al abrir ligeramente es evitar que la
válvula se "congele" contra su asiento. Esta condición, algunas veces conduce a que se rompan los vástagos. Para abrir ligeramente el vástago, es preferible hacerlo con una llave fija (tipo española), en lugar de la "matraca". Esto con el fin de que la válvula pueda cerrarse rápidamente, en caso de ser necesario. Apriete la tuerca opresora y coloque el tapón.
Asegúrese que el vástago de la válvula esté limpio, antes de girarlo hacia adentro. Un vástago de válvula sucio, rayado u oxidado arruinará el empaque de la válvula. Los vástagos tienden a oxidarse. Siempre limpie y lubrique un vástago antes de girarlo.
Una buena manera de reducir esta corrosión, especialmente en lugares húmedos, es llenar el cuerpo de la válvula con aceite limpio y seco para refrigeración, antes de reemplazar el tapón cada que se usa la válvula de
servicio.
Las válvulas de servicio en instalaciones comerciales e industriales deben mantenerse en buenas condiciones. El técnico puede hacer tres cosas para asegurar un buen servicio y prolongar la vida útil de la válvula.
1. Gire siempre el vástago con la herramienta adecuada.
2. Mantenga el empaque de tal manera que la válvula no fugue.
3. Lubrique la rosca de las conexiones para manómetro cada vez que las use.
Ocasionalmente, después de un período de uso, las válvulas de servicio deberán ser reemplazadas. Con el uso frecuente, la rosca para tubo y manómetro se puede gastar y fugar. Es posible eliminar este problema si a las conexiones que se insertan en este puerto, se les da un recubrimiento delgado de soldadura.
En ocasiones se va a encontrar con válvulas de servicio en tan malas condiciones, que ya no sean útiles. En dichos casos, remueva o aislé el refrigerante en otra parte del sistema, y cambie la válvula.
Cuando instale un tapón en el puerto de servicio de una válvula de compresor, apriételo firmemente. Nunca apriete un tapón frío en una válvula caliente. Esto puede resultaren el congelamiento del tapón con su asiento.
Si el tapón está "congelado" en la válvula de servicio, puede aflojarse calentando con la flama de un soplete por fuera del cuerpo de la válvula. Tenga cuidado de no sobrecalentar. Este calor causará que el cuerpo de la válvula se expanda y que afloje el tapón.
