Válvulas de Paso

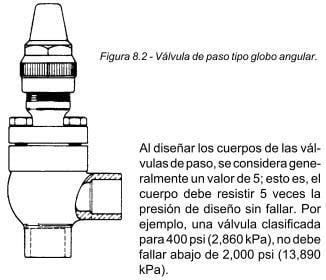

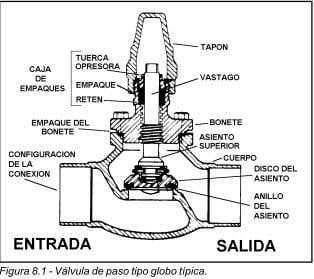

Su función principal es controlar el flujo de líquido y la presión. Las válvulas de paso instaladas en un sistema, deben estar totalmente abiertas o totalmente cerradas. Se utilizan para aislar componentes en el sistema. Las válvulas de paso que más comúnmente se utilizan en refrigeración, son las de tipo globo. Existen dos tipos de válvulas de globo: con empaque y sin empaque. Las válvulas de paso deben ser de un diseño que evite cualquier fuga de refrigerante. En la figura 8.1, se muestra una válvula de paso típica con empaque, con diseño de globo, recta, y en la figura 8.2, se muestra una válvula de globo angular. Puesto que los refrigerantes son difíciles de retener, las válvulas con empaque generalmente están equipadas con tapones de sellamiento. Algunos de estos tapones están diseñan para que al quitarlos, sirvan de herramienta para abrir o cerrar la válvula.

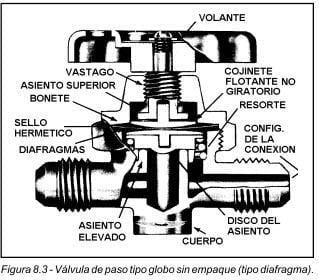

En la figura 8.3, se muestra una válvula de paso con diseño de globo sin empaques, normalmente conocidas como válvulas de diafragma. A continuación, examinaremos con más detalle los componentes de las válvulas de globo.
Cuerpo
Es la parte más grande de la válvula. Actúa como la porción de la válvula que contiene la presión. En la válvula de globo que se muestra, un armazón separa la entrada y salida del cuerpo de la válvula.
Cualquier falla en el cuerpo puede causar que pare el sistema, o posiblemente una pérdida total. Consecuentemente, el cuerpo debe tener un diseño que cumpla con los códigos y normas de seguridad existentes. El diseño debe soportar variaciones en la presión y temperatura del sistema. Debe evaluarse la resistencia a un ataque químico o a la corrosión, tanto en el interior como en el exterior.
Los materiales con que se fabrican los cuerpos de las válvulas de paso para refrigeración son variados. Para refrigerantes halogenados, generalmente se usan de bronce fundido, de latón forjado, de barra de latón maquinada y de barra de acero maquinada. Para amoníaco, se hacen generalmente de hierro gris fundido (semi-acero) o de hierro dúctil (nodular). Las válvulas soldables se hacen parcial o totalmente de acero, esto permite que la válvula sea soldada directamente a la línea
Bonete - El bonete al igual que el cuerpo, es un componente para contener la presión. Dentro del bonete están contenidos el vástago y todos los componentes sellantes alrededor del vástago.
Los bonetes pueden ser atornillados (figura 8.1) o roscados (figura 8.3). Esta designación se refiere al método de fijarlo al cuerpo de la válvula. Los diseños roscados se usan generalmente en válvulas hasta de una pulgada (25.4 mm). Los bonetes atornillados, como su nombre lo implica, utilizan tornillos para fijarlos al cuerpo. Generalmente se usan cuatro tornillos, aunque pueden ser más.
Para refrigerantes halogenados, el material más común es el latón forjado. Para amoníaco el material empleado es el hierro, ya sea fundido, dúctil o maquinado de barra.
Vástago - Esta es la parte mediante la cual se opera la válvula. Este transmite una fuerza que imparte movimiento al disco del vástago, cerrando o abriendo la válvula.
Puede ser operado por una llave (figura 8.1) o por un volante (figura 8.3). La clase de vástagos mostrados en estas figuras son del tipo que se elevan; esto es, al abrir la válvula el vástago sube. Al cerrar la válvula, el vástago baja hacia el cuerpo de la misma. Existen válvulas que emplean un sistema con vástago que no se eleva externamente, y se les llama simplemente diseños de vástago no saliente.
Los materiales con que se fabrican los vástagos son de suma importancia, deben ser resistentes a la corrosión para que en cualquier momento que se requiera abrir o cerrar la válvula, el vástago no se pegue.
Para refrigerantes halogenados, los vástagos salientes se fabrican de latón o hierro, con un recubrimiento de cromo o níquel. Para uso en amoníaco, en algunos casos se rolan en frío con recubrimiento de acero; aunque el material preferido es el acero inoxidable, por su excelente resistencia a la corrosión.
Caja de Empaques - En las válvulas de paso con empaque, éste es el término general que abarca todas las partes requeridas para sellar el vástago y evitar fugas de refrigerante.

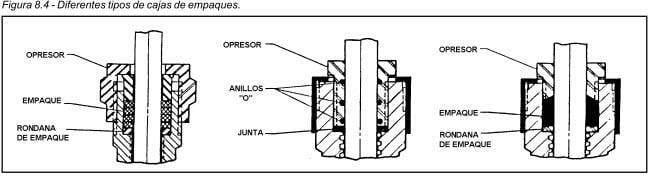

Se utilizan varios arreglos para sellar el vástago. En la figura 8.4 se muestran las tres variaciones de caja de empaques más comunes. Dos se pueden llamar empaques convencionales, mientras que una utiliza sellos a base de anillos "O".
Al cambiar los empaques o anillos "O", asegúrese de haber reducido la presión del sistema hasta 0 psi (101.3 kPa). Algunas válvulas se fabrican con vástago con asiento superior (doble asiento), lo que permite reempacar las válvulas bajo presión en la línea (ver figura 8.1). Debe saberse qué tipo de empaque tiene la válvula antes de proceder a reempacar.
Los empaques se pueden fabricar de una amplia variedad de materiales: asbestos grafitados, asbestos impregnados de teflón, trenza de teflón, teflón, etc.
Los anillos "O" y empaques de hule se han llegado a utilizar también como material de empaque.
Si se detecta una fuga en el área del empaque, intente apretar el opresor. Si esto no resuelve el problema, entonces se necesita cambiar el empaque o los anillos "O". Algunas veces como reparación temporal, puede agregarse un poco de aceite de refrigeración al empaque o a los anillos "O". Sin embargo, esto debe considerarse temporal y el sello debe repararse.
En las válvulas de paso sin empaques (tipo diafragma), el vástago no va empacado, ya que el sello contra fugas lo hacen los diafragmas, mismos que a su vez sirven para transmitir el movimiento al disco del asiento, para que abra o cierre la válvula.

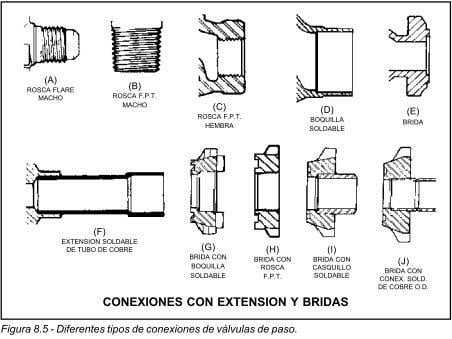

Configuración de la Conexión - Este es un término general que designa cómo se va a fijar la válvula a la tubería del sistema. Estas configuraciones varían con el diseño de la válvula. En la figura 8.5 se muestran diferentes tipos de configuraciones de conexiones, tanto para refrigerantes halogenados, como para amoníaco. Las conexiones integrales son las que llevan maquinados los extremos del cuerpo de la válvula, figura 8.5 A, B, C, D, y E. En esta última, a la conexión para brida se le pueden unir bridas removibles por medio de tornillos y tuercas, figura 8.5 G, H, I y J. Las extensiones soldables de tubo de cobre se utilizan generalmente en válvulas de paso soldables, en las que un exceso de calor pudiera dañar alguna de las partes internas (figura 8.5 F).
Las válvulas de paso convencionales pueden ser de diseño integral o con bridas. La gran mayoría de válvulas de paso son de globo. Donde sea posible y lo permita la configuración de la tubería, se puede usar una válvula angular. El tipo de válvula de ángulo recto ofrece menos resistencia al flujo (menor caída de presión).

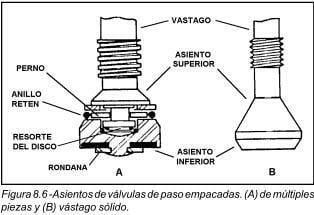

Asientos - Los asientos en las válvulas de paso empacadas, pueden ser sólidos o de piezas múltiples, con asiento sencillo o doble, figura 8.6. Al asiento de piezas múltiples, se le conoce también como disco giratorio y se compone de varias piezas, con el objeto de que al cerrar la válvula, el disco se alinee solo, sin girar, haciendo el sello sobre el asiento del cuerpo de la válvula.
El asiento sólido se maquina completo al vástago y, generalmente, este tipo de asiento se usa en válvulas pequeñas de hasta una pulgada (25.4 mm).
Los materiales que se usan en los asientos para cerrar la válvula, pueden ser acero, plomo (babitt), nylon o teflón. El teflón se ha vuelto más popular gracias a su facilidad para cerrar. , debe tomarse la precaución de no sobreapretar al cerrarla. El teflón fluye en frío, así que tenga cuidado.
Los asientos de las válvulas de paso con diafragma también son de piezas múltiples (figura 8.3), y el material
sellante, generalmente, es de nylon.
Instalación - Se recomienda que las válvulas de paso se instalen con la presión debajo del asiento. Esto proporciona una acción limpiadora, que mantiene al asiento libre de partículas extrañas. Las válvulas funcionan mejor en posición normal, con el vástago hacia arriba. Cualquier otra posición del vástago, desde vertical hasta horizontal, es satisfactoria y es un compromiso. Instalar una válvula con el vástago hacia abajo, no es una buena práctica. En esta posición invertida, el bonete actúa como una trampa para el sedimento, lo que puede cortar y dañar el vástago. Dicha posición para una válvula en una línea de
líquido sujeta a temperaturas de congelación, es mala, porque el líquido atrapado en el bonete puede congelarse y romperlo.
