¿Qué son las Válvulas de Acceso (de Pivote)?

Por - Javier
12.09.23 10:17 AM

Válvula de Acceso (de Pivote)

Los sistemas de refrigeración herméticos, también conocidos como unidades selladas, normalmente no tienen válvulas de servicio en el compresor. En su lugar, tiene un tubo de proceso o de servicio, al cual se le puede instalar una conexión o válvula de acceso para operaciones de servicio. Generalmente, estas válvulas se retiran cuando se ha completado el trabajo o servicio.

Las válvulas de acceso en los sistemas herméticos tienen varios propósitos:

1. Para medir la presión interna.
2. Para cargar o descargar refrigerante.
3. Para agregar aceite.
4. Para evacuar el sistema.

Otras formas de tener acceso a un sistema hermético, es mediante adaptadores al tubo de proceso y mediante válvulas perforadoras. En este capítulo, sólo se verán las válvulas de acceso de pivote; pero se mencionarán brevemente las otras dos.

El tubo de proceso que algunos fabricantes de equipos dejan en el compresor, es el que ellos utilizan para hacer vacío y probar y cargar la unidad nueva. Este tubo puede ser usado por el técnico para efectuar un servicio, soldándole una extensión y montando un adaptador, montando una válvula perforadora o creándole un abocinamiento para conectar una válvula de acceso.

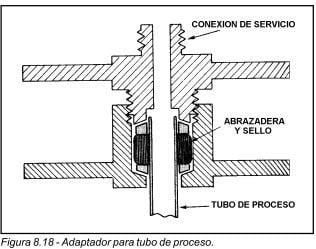

En la figura 8.18 se muestra cómo se monta el adaptador. En este caso, no es necesario soldar una extensión ni hacerle el abocinado (flare). Se corta el extremo del tubo de proceso que está sellado, para dejar escapar el refrigerante, y se monta el adaptador de acuerdo a las instrucciones. Después de hacer el servicio y cargar nuevamente el refrigerante, se sella el tubo utilizando una herramienta prensadora ("pinchadora"). Se quita el adaptador y se solda el extremo del tubo de proceso.

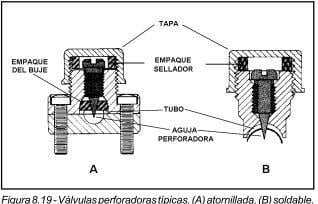

En la figura 8.19, se muestran dos tipos de válvulas perforadoras, una forma muy conocida de tener acceso al sistema. Estas pueden montarse en el tubo de succión o el de descarga, y también en el de proceso.

Existen dos tipos: atornilladas (A) y soldables (B). Se deben montar en un tramo de tubo recto y redondo. Una vez instaladas, se coloca la válvula de servicio, cuyo vástago en forma de punta de desarmador, encaja perfectamente en la cabeza de la aguja perforadora. Al girar el vástago en el sentido de las manecillas del reloj, la aguja perfora el tubo.

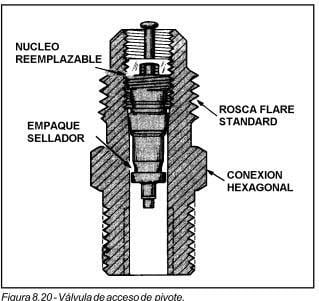

Las válvulas de acceso más comúnmente utilizadas en los sistemas de refrigeración, son las de pivote o válvulas de núcleo. Este tipo de válvulas son similares a las que se usan en las llantas de los automóviles, como la que se muestra en la figura 8.20.

Normalmente, el cuerpo de este tipo de válvulas se fabrica de barra hexagonal de latón, aunque también se hacen de acero o aluminio. El núcleo es de acero y el empaque es de material compatible con los refrigerantes y el aceite.

El puerto de acceso (superior) la mayoría de las veces va a ser de 1/4" con rosca  flare  (SAE).  Las conexiones inferiores son las que varían, y se fabrican con rosca para tubo FPT macho de varias medidas, como la mostrada en la figura 8.21 (A). Si no desea utilizarse la rosca de la conexión inferior, el orificio está maquinado para aceptar conexiones de diámetro exterior (ODS) de tubos de cobre de varias medidas. Este tipo de válvula de acceso es la que comúnmente se utiliza en las válvulas de servicio de los compresores, tanto de succión como de descarga. También se emplea en los filtros deshidratadores del tipo recargable de bloques desecantes. Ambos accesorios originalmente traen un tapón macho, el cual se reemplaza por la válvula de acceso.

Se fabrican también en conexión inferior soldable (B), y al igual que en todas las demás, también se puede usar el puerto inferior para soldar tubo de cobre de diferentes medidas.

Otro tipo de válvula de acceso se fabrica con la conexión inferior soldable en forma escalonada (C), para diferentes diámetros de tubo de cobre.

El otro tipo de válvula de acceso es la que se muestra en la figura 8.21 (D), la cual ya viene con una extensión de tubo de cobre, para facilitar la soldadura al instalarla al sistema.

Es importante mencionar que cuando se vaya a soldar una válvula de acceso al sistema, ya sea con bronce o soldadura de plata, se debe remover el núcleo, para evitar que éste se dañe por el calor. Este núcleo debe reponerse hasta que esté fría la válvula. Todos los tipos de válvulas de acceso vienen con su tapón, el cual trae un anillo "O" de neopreno para sellar en caso de una fuga.
