Equipo para Reciclar Refrigerante

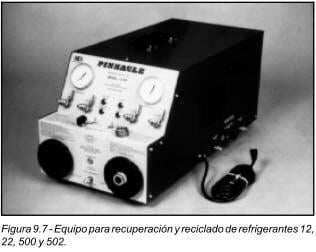

En el pasado, para hacerle servicio a un sistema, lo típico era descargar el refrigerante a la atmósfera. Ahora, el refrigerante puede ser recuperado y reciclado mediante el uso de tecnología moderna. Sin embargo, los clorofluorocarbonos viejos o dañados no pueden ser reutilizados simplemente por el hecho de removerlos de un sistema y comprimirlos. El vapor, para ser reutilizado, debe estar limpio. Las máquinas de recuperación /reciclado, como la que aparece en la figura 9.7, están diseñadas para recuperar y limpiar el refrigerante en el sitio de trabajo o en el taller de servicio. El reciclado como se realiza por la mayoría de las máquinas en el mercado actualmente reduce los contaminantes a través de la separación del
aceite y la filtración. Esto limpia el refrigerante, pero no necesariamente a las especificaciones de pureza originales del fabricante. El equipo que se muestra en la figura 9.7, es un sistema capaz de manejar los refrigerantes R-12, R-22, R-500 y R-502.
Muchas de estas unidades, conocidas como unidades de transferencias de refrigerante, están diseñadas para evacuar el sistema. Esto proporciona una máquina recicladora, capaz de regresar los refrigerantes reciclados a un mismo sistema. Algunas unidades tienen equipo para separar el aceite y el ácido, y para medir la cantidad de aceite en el vapor. El refrigerante usado puede reciclarse mediante la máquina recicladora, utilizando filtros deshidratadores recargables de piedras, y otros dispositivos que reduzcan la humedad, partículas, acidez, etc. La separación de aceite del refrigerante usado se lleva a cabo circulándolo una o varias veces a través de la unidad. La máquina recicladora de un solo paso procesa el refrigerante a través de un filtro deshidratador o mediante el proceso de destilación. Lo pasa sólo una vez por el proceso de reciclado a través de la máquina, para luego transferirlo al cilindro de almacenamiento. La máquina de pasos múlti-
ples, recircula varias veces el refrigerante a través del filtro deshidratador. Después de un período de tiempo determinado, o un cierto número de ciclos, el refrigerante es transferido hacia el cilindro de almacenamiento.
La unidad que se muestra en la figura 9.7, es una unidad portátil, pesa aproximadamente 39 kilos, y tiene una capacidad de almacenamiento interna de 3.6 kg. Su capacidad de almacenamiento externo es ilimitada. Opera como una unidad de recuperación / reciclado, y cuenta con un compresor de 1/2 caballo. Su capacidad de recuperación es de aproximadamente 900 g/min. de cualquiera de los refrigerantes.
En la parte del frente, tiene los manómetros de alta y baja presión, así como los puertos de acceso, válvulas, interruptores, selectores, luces indicadoras y el indicador de líquido y humedad. En la parte baja tienen los filtros deshidratadores.
En algunos equipos se puede recuperar refrigerante por ambos lados, baja y alta, al mismo tiempo. Este procedi- miento evita restricciones a través de la válvula de expansión o tubo capilar. Si el técnico recupera solamente por uno de los lados, el resultado puede ser un tiempo excesivo de recuperación o una recuperación incompleta. Por lo tanto, las mangueras se conectan a los lados de alta y baja del sistema de recuperación, y luego a través del lado de alta y baja del sistema de refrigeración. Por ningún motivo deberá removerse líquido del sistema en forma contínua. La unidad está diseñada para recuperar vapor.
La recuperación inicial de refrigerante del lado de alta presión, será de aproximadamente 200 psig.
Al operar la unidad y llevar a cabo la recuperación de vapor, se alcanzará un punto cuando se haya completado la recuperación, lo cual será indicado al encenderse una lámpara.
