Aplicación de las Válvulas de Solenoide
El control automático de flujo de líquidos, tales como refrigerantes, salmuera o agua, depende en muchos casos del uso de válvulas de solenoide. Algunas de las principales aplicaciones en refrigeración de estos útiles dispositivos de control, además de las ya mencionadas, se describen y se ilustran a continuación, bajo los encabezados de "Prevención de Inundación del Compresor", "Control de Vacío (Pump Down)", "Descarga de Gas Caliente", "Control de Nivel de Líquido", "Válvulas de Solenoide para
Succión" y "Válvulas de Solenoide Descargadoras".
Prevención de Inundación del Compresor
Probablemente la aplicación más común en refrigeración de una válvula de solenoide, es su uso como válvula de paso automática en la línea de líquido que alimenta un evaporador (figura 7.19). Aunque las válvulas de termo expansión son producidas como dispositivos de cierre hermético, no se puede confiar en un cierre positivo, si la superficie de sus asientos están expuestas a polvo, humedad, corrosión o erosión. Además, si el bulbo remoto de una válvula de expansión está instalado en un sitio, donde
durante los ciclos de paro puede ser afectado por una temperatura ambiente más alta que la del evaporador, la válvula puede abrir durante una parte del ciclo de paro y admitir el paso de líquido al evaporador. Una válvula de solenoide en la línea de líquido, conectada para cerrar cada que el compresor pare, evitará dicha fuga.
En sistemas de evaporadores múltiples, se puede utilizar una sola válvula de solenoide en la línea de líquido principal, para evitar la inundación de refrigerante líquido. En esta aplicación, la válvula de solenoide se conecta de la
misma manera, para que cierre cuando pare el compresor.
Control de Vacío (Pump Down)

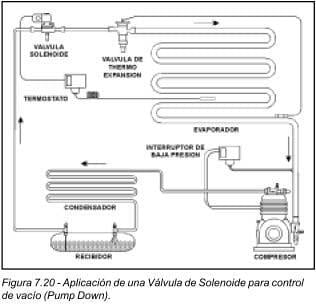

Una importante variación de la aplicación de la válvula de solenoide para la línea de líquido, es el ciclo de control de vacío, adaptable especialmente para instalaciones de aire acondicionado. El objetivo principal de este sistema de control, es evitar que durante los ciclos de paro, el refrigerante en el evaporador emigre hacia el compresor y diluya el aceite en el cárter. El arreglo se hace de tal forma, que la válvula de solenoide esté controlada por un termostato. Cuando el sistema alcanza la temperatura deseada, el termostato manda una señal y la válvula de solenoide cierra, pero el compresor continúa trabajando y de esta manera, remueve casi la totalidad del refrigerante en el evaporador (figura 7.20). Al disminuir la presión, un interruptor de baja presión detiene el compresor, pero este mismo interruptor no lo puede arrancar otra vez. Cuando el termostato reclama más enfriamiento, envía una señal a la válvula de solenoide para que abra, se eleva la presión de succión y el interruptor de baja presión arrancará de nuevo al compresor. Se puede utilizar un relevador para el arrancador del motor. Esto evitará que se acumule un exceso de líquido en el evaporador, entre el tiempo en que la válvula de solenoide abra y el compresor arranque.
Descarga de Gas Caliente
Si se instala una válvula de solenoide especial para gas caliente, en un desvío alrededor de uno o más cilindros del compresor, proporcionará un control de capacidad para el compresor. La válvula puede ser operada ya sea por un termostato o un interruptor de presión. Otra aplicación para las válvulas de solenoide en control de capacidad, es el uso de una válvula de tres vías en
ciertos compresores. En este caso, la válvula de tres vías es un operador piloto del mecanismo de descarga, integrado en el compresor.
Control de Nivel de Líquido

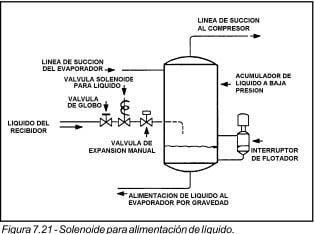

Si desean usarse uno o más evaporadores del tipo inundado como un sistema múltiple "seco", se puede colocar una válvula de solenoide para líquido, seguida de una válvula de expansión manual. La línea de líquido conduce a un recipiente o tambor, en el cual el nivel de refrigerante líquido está controlado por un interruptor de flotador, como
se muestra en la figura 7.21. La válvula de solenoide para líquido es accionada por el interruptor del flotador. Cuando el nivel del líquido baja a un nivel predeterminado, el interruptor abre la válvula. Al alcanzarse el nivel deseado, el interruptor cierra la válvula. También se puede obtener la acción inversa.
Válvulas de Solenoide para Succión
Estas válvulas se usan con frecuencia cuando se requiere un aislamiento completo para el deshielo. También se utilizan para desviar la succión en instalaciones con dos o más unidades en serie, alimentadas por una válvula de termo expansión. Si la diferencia de temperaturas entre dos o más unidades refrigeradas es mayor de 7°C, se utiliza con frecuencia una válvula de solenoide para succión en la salida de la unidad menos fria, para evitar la condensación de refrigerante en la unidad más fría, durante el ciclo de paro.
En un sistema múltiple, a falta de válvula de solenoide para succión en el serpentín inundado menos frío, la operación continua del compresor para enfriar la unidad más fría, puede vaciar la unidad menos fría haciendo que esta última se enfríe de más. Una buena práctica es usar una válvula check a la salida de la unidad más fría, para evitar la condensación de refrigerante en este serpentín, cuando la unidad menos fría ha estado operando bajo una carga alta con presión de succión alta.
Válvulas de Solenoide Descargadoras
Existen muchas instalaciones en donde es necesario arrancar el compresor descargado, a presiones de succión de arranque descomunalmente altas, a causa del motor que se utiliza, con el consabido alto consumo de energía. Las válvulas de solenoide para descargar compresores, se usan fácilmente en estas aplicaciones, instalándolas en una línea de desvío entre la descarga y la succión del compresor. La válvula se abre automáticamente cuando arranca el compresor, esto corta la carga en el arranque. Cuando el compresor alcanza su velocidad completa, la válvula de solenoide que descarga al compresor cierra y el compresor queda funcionando normalmente. La operación puede hacerse totalmente automática, mediante el uso de un relevador retardador de tiempo para cerrar la válvula, después que el compresor ha llegado a su velocidad máxima . En éste caso, la válvula de solenoide deberá conectarse en el lado de la línea del arrancador del motor, o en paralelo con el relevador de arranque del motor. Se requiere una válvula check en la línea de descarga.
