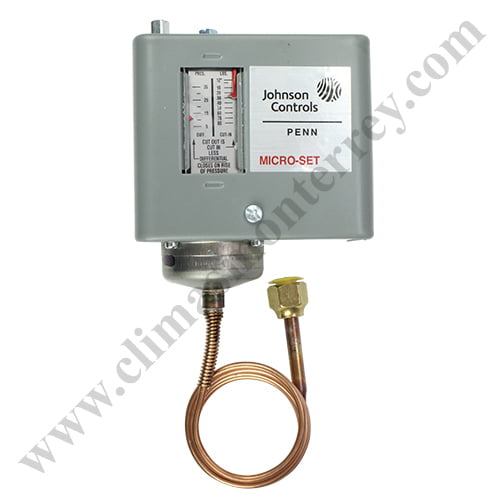

Control De Baja Presion, Baja 20 A 80 Psig (kPa -41 a 551), Diferencial 5 A 35 Psig (34 a 241 kPa), Johnson Controls - P70Ab-12C

Los controles P70 y P170 para aplicaciones de baja presión están diseñados principalmente para un control de corte a baja presión, control de vaciado, y control de capacidad, en aplicaciones de refrigeración comercial y aire acondicionado.

Estos controles están disponibles en varios rangos de presión, y son compatibles con los refrigerantes más comunes. También se pueden usar en otras aplicaciones de líquidos no-corrosivos y hay disponibilidad en modelos compatibles con amoniaco.

Estos controles están disponibles en diferentes clasificaciones eléctricas y configuraciones de interruptor.

Características

Caja y tapa completamente de acero, construidos para proporcionar una protección larga, duradera y de uso pesado a los componentes internos.

El ajuste de presión “Sight-Set” despliega una escala visible de la presión, completamente ajustable a través del rango, sin necesidad de quitar la tapa (en modelos con caja NEMA 1).

La opción con el diferencial MICROSET permite un control preciso en aplicaciones de baja presión.

La opción de restablecimiento manual proporciona un candado, el cual no puede ser anulado o restablecido sino hasta que la presión regresa a su nivel especificado.

La opción de ajuste de perilla limitado, restringe los rangos de ajustes del control e impide los ajustes excesivos o no autorizado.

Aplicaciones

Los modelos P70A y P170A con un interruptor de Un Polo-Un Tiro (SPST) que Abre al bajar, son los modelos más populares, típicamente utilizados para un control de cierre a presión baja y de vaciado.

Los modelos P70 y P170 también están disponibles con un interruptor SPST que Abre al subir, típicamente utilizado para control de capacidad. Los modelos con un interruptor de Un Polo-Dos Tiros (SPDT) o 4-alambres, 2-circuitos permiten que los usuarios instalen dispositivos de alarma u otros circuitos de control.
