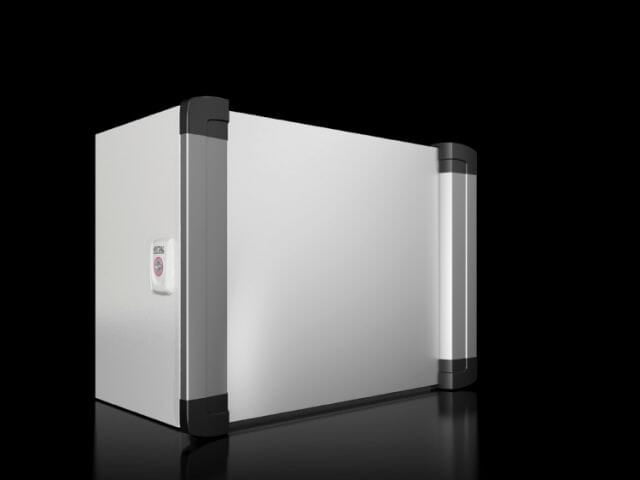

Caja de mando AX con asas laterales-6315250

Referencia:

  AX 6315.250

Ejecución:

  Conexión brazo soporte Ø 130 mm

Material:

  Caja: chapa de acero
  Puerta: chapa de acero, junta continua de poliuretano inyectado
  Placa frontal: aluminio
  Cubiertas: plástico

Superficie:

  Caja y puerta: imprimación por inmersión, exterior texturizado, pintura estructurada
  Asa: anodizado natural
  Placa frontal: anodizado natural

General colour:

  RAL 7035

Color:

  Caja y puerta: RAL 7035
  Asa: anodizado natural
  Placa frontal: anodizado natural
  Cubiertas: semejante a RAL 7024

Unidad de envase:

Caja con escotadura y refuerzo para sistema de brazo soporte Ø 130 mm
Escotadura en la parte frontal, cubierta con una placa de aluminio de 3 mm de fácil mecanización
Listones asa laterales con cantoneras
Ángulo interior preformado con taladros de sistema
Cierre de aldabilla con bombín de doble paletón de 3 mm

Dimensiones:

  Anchura: 380 mm
  Altura: 300 mm
  Profundidad: 210 mm

Protection category NEMA:

  NEMA 1

  NEMA 12

Tipo de comunicación según UL 50E:

  Type 1

  Type 12

Ejecución:

  por la parte frontal

Código IK:

  IK08

Observación:

Posibilidad de modificación de la conexión del brazo soporte y del sentido de abertura de la puerta mediante giro de la caja

Opcional: La conexión del brazo soporte Ø 130 mm, descentrada pretaladrada en la placa de refuerzo, puede abrirse fácilmente con un taladro

Sistemas de cierre para accesos de servicio por la parte posterior: bombín de cierre, intercambiable por empuñadura Confort Mini AX, bombines de cierre de 27 mm, ejecución A

Sistemas de cierre para accesos de servicio por la parte frontal: bombin de cierre, intercambiable por bombines de cierre de 27 mm, ejecución A

Material básico:

  Chapa de acero

Observación referente a la referencia:

  placa de montaje 5051.370 adecuada con bolsa de accesorios 5051.300

Unidad de embalaje:

  1 pza(s).

Peso/UE

  8.06 kg

PCF/PU (cradle-to-gate)

  35,3 kg CO2 eq (Cat B)

Note on the PCF class

  Category B: PCF value (cradle-to-gate) approximated based on product weight and self-declared

Código arancelario:

  94032080

EAN:

  4028177923140

ETIM 8:

  EC002504

ETIM 7.0:

  EC002504

ECLASS 8.0:

  27180505

Descripción producto:

  AX Caja de mando con asas laterales, An.Al.Pr.: 380x300x210 mm, chapa de acero, con asas de aluminio, acceso para mantenimiento por la parte frontal
