Cómo Ajustar el Sobrecalentamiento
Normalmente, todas las válvulas de termo expansión tendrán un buen funcionamiento con el ajuste preestablecido de la fábrica, y por lo general, no es necesario modificarlo. Aunque ocasionalmente, en muy pocos sistemas, el ajuste de sobrecalentamiento puede requerir alguna modificación en la instalación, sin importar la marca de la válvula.
Antes de ver el procedimiento para variar el sobrecalentamiento, es conveniente conocer cómo se hace el ajuste de fábrica.
El sobrecalentamiento en lo que a válvulas de termoexpansión se refiere, puede dividirse en tres categorías:
Sobrecalentamiento estático - Es el sobrecalentamiento necesario para contrarrestar la fuerza del resorte, de tal manera, que cualquier sobrecalentamiento adicional causará que se abra la válvula.
Sobrecalentamiento de apertura - Cantidad de sobrecalentamiento que se requiere, para levantar de su asiento la aguja de la válvula, a fin de permitir el flujo de refrigerante hasta su capacidad de clasificación.
Sobrecalentamiento de operación - Bajo condiciones normales, es el sobrecalentamiento al cual opera la válvula en un sistema de refrigeración; o sea, a su capacidad nominal. El sobrecalentamiento de operación, es la suma de los sobrecalentamientos estático y de apertura.

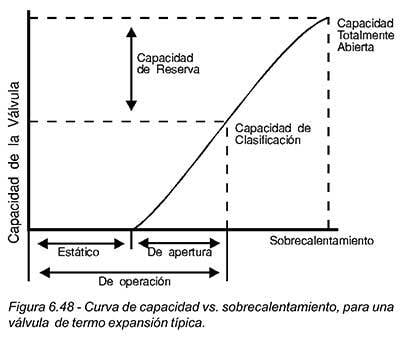

En la figura 6.48, se ilustran los tres sobrecalentamientos. La capacidad de reserva es importante, puesto que proporciona la habilidad para compensar los incrementos sustanciales, que ocasionalmente se presentan como carga en el evaporador, "flash gas" intermitente, reducción en la presión de alta debido a condiciones ambientales bajas, falta de refrigerante, etc...

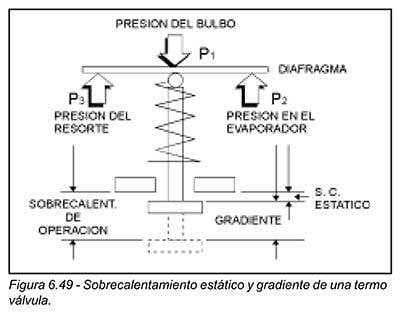

El ajuste de fábrica del sobrecalentamiento estático, se hace con la aguja de la válvula comenzando a levantarse del asiento. Las termo válvulas están diseñadas de tal manera, que es necesario un incremento en el sobrecalentamiento del gas refrigerante que sale del evaporador, usualmente de 2° a 3°C por arriba del ajuste estático de fábrica, para que la aguja abra hasta su posición de clasificación. Este sobrecalentamiento adicional se conoce como gradiente. Por ejemplo, si el ajuste estático de fábrica es de 3°C, el sobrecalentamiento de operación en la posición de clasificación, será de 5° a 6°C, a menos que se especifique lo contrario. Figura 6.49.
Generalmente, los fabricantes proporcionan las termo válvulas del tipo ajustable, con un ajuste de sobrecalentamiento estático de fábrica de entre 3° y 6°C. Si el sobrecalentamiento de operación se eleva innecesariamente, disminuye la capacidad del evaporador.
Si el vástago de ajuste se gira en el sentido de las manecillas del reloj, se aumentará la presión del resorte P3, aumentando el sobrecalentamiento estático, y se disminuyendo la capacidad de la válvula. Girando el vástago en el sentido contrario a las manecillas del reloj, se disminuye el sobrecalentamiento estático, y se aumenta la capacidad de la válvula dentro de un rango limitado.
Si después de haber hecho la medición correcta del sobrecalentamiento, como se mencionó anteriormente, se determina que hay que hacer un ajuste, el procedimiento más recomendable es el siguiente:
Si el sobrecalentamiento está bajo, habrá que girar el vástago aproximadamente media vuelta en sentido de las manecillas del reloj, esperar de 15 a 30 minutos, hasta que se estabilice el sistema a las nuevas condiciones, y luego hacer otra medición del sobrecalentamiento. Si aún está bajo el sobrecalentamiento, se repite el procedimiento.
Si el sobrecalentamiento está alto, se tendrá que proceder de la misma manera, sólo que girando el vástago de ajuste en el sentido contrario. Es importante, entre una lectura y otra, esperar de 15 a 30 minutos a que se estabilice el sistema.
