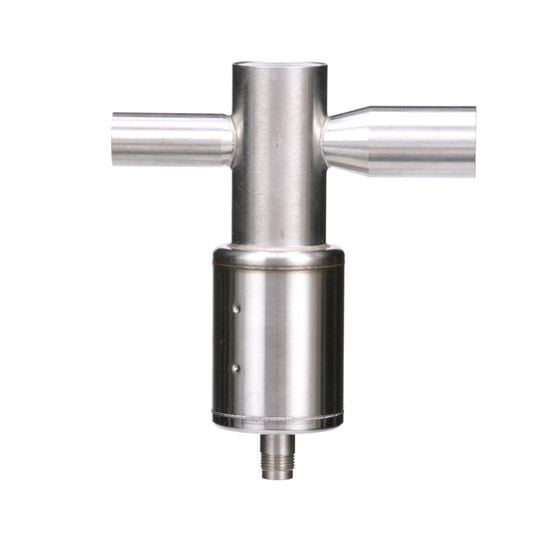

Válvulas De Control Electrónicas-Ex8-U21
No retornable
MXN$9,767.00
Cotizar Ahora
Detalles del producto

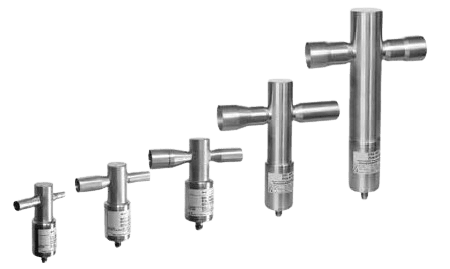

Válvulas de Control Electrónicas
Las EX4-EX8 son válvulas accionadas por un motor paso a paso que
son optimizadas para el control de flujo de masa líquido o gaseoso en
sistemas de refrigeración. Capacidad multifunción como válvula de
expansión, para bypass de gas caliente, reguladora de flujo de gas
de succión, presión de cabezal, actuador de línea de líquido, y otras
aplicaciones del sistema.
Características
• Diseño totalmente hermético.
• Corto tiempo de apertura y cierre.
• Aplicable para todos los refrigerantes comerciales (HCFC,
HFC), para aplicaciones de CO2 sub-crítico.
• Alta resolución y excelente repetitividad.
• Versión bi-flujo para aplicaciones de bomba de calor.
• Función de cierre positivo que elimina el uso de una válvula
solenoide adicional.
• Capacidad de flujo lineal.

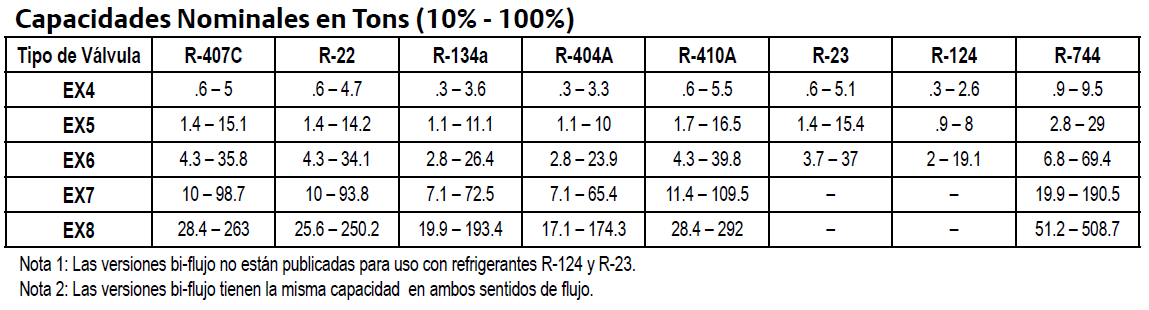

• Amplio rango de capacidad (10-100%).
• Modulación continua de flujo de masa de refrigerante sin
generar tensiones (golpes de líquido) en el circuito de
refrigeración.
• Acoplamiento directo del motor y la válvula para alta
confiabilidad (sin mecanismo de engranes).
• Puerto y corredera cerámica para precisión de flujo y mínimo
desgaste.
• Diseño de fuerza balanceada.
• Cuerpo y conexiones de acero inoxidable resistente a la
corrosión.
Especificaciones
• Marca CE: EX4/EX5: No requerida
EX6-EX8: Requerida, Cat l, Módulo A
• MOPD: EX4-EX6: 580 psid, EX7-EX8: 435 psid
• MWP: 650 psig
• Temperatura ambiente: -40°C a 54°C (-40°F a +130°F)
• Humedad: 5 a 95% H.R.
• Fuga externa: ≤ 0.1 oz/año (R-22)
• Tipo de Motor de pasos: Bipolar, corriente de fase por control
de interruptor electrónico
• Conexión eléctrica: Conector de 4 puntas terminales
• Voltaje de alimentación: Recomendado: 24 VDC
Rango: 18-36 VDC
• Corriente de fase (operación) EX4-EX6: 500 mA max
EX7: 750 mA
EX8:800 Ma
• Corriente sostenida: EX4-EX6: 100 mA
EX7: 250 mA
EX8: 500 mA
• Potencia de entrada nominal
por fase: EX4-EX6: 3.5 W
EX7-EX8: 5 W
• Inductancia de fase: EX4-EX6: 30 mH ±25%
EX7: 20 mH ±25%
EX8: 22 mH ±25%
• Modo de paso: 2 fases pasos completos
• Modo de ángulo: 1.8° por paso ±8%
• Número total de pasos: EX4-EX6: 750 paso completos
EX7: 1600 pasos completos
EX8: 2600 pasos completos
• Frecuencia de pasos: 500 Hz
• Resistencia de devanado
por fase: EX4-EX6: 13 ohm ±10%
EX7: 8 ohm ±10%
EX8: 6 ohm ±10%
• Tiempo de apertura/cierre: EX4-EX6: 1.5 segundos
EX7: 3.2 segundos
EX8: 5.2 segundos
Para más información contactar al Gerente Técnico de su región
Complementos electrónicos Dixell para instalación de la válvula EX4-EX8
(Se venden por separado)
XM678D Kit para válvula de pasos (stepper)
Incluye:
• DX112-XM678D-2C1F2B Controlador para válvula electrónica de pasos @ 24v
• DX092-CX660-000N0 Display con 6 teclas para línea XM600
• DX098-XM-FC26 XM FC26 KIT Conectores fem. para XM660K/670K/678K 26VIE
Adicionales:
• C138-501-1121 Sensor de temperatura color verde de 10’
• DX026-BE009002-05 PP11 2,0MT transducer 4/20mA out range -0,5+11 BAR REL
NOTA: agregar transformador 24v a 220V
• DX035-CH050010-00 TF5 5VA TRANSFORMER 230/24
