Ubicación del Igualador Externo

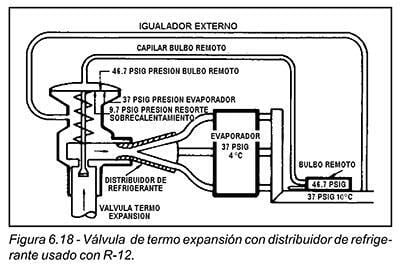

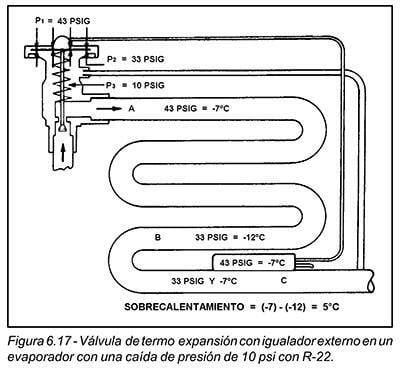

Como se mencionó anteriormente, la línea del igualador externo deberá instalarse en la línea de succión, más allá del punto de mayor caída de presión. Puesto que puede ser difícil determinar este punto, como regla general, es más seguro conectar la línea del igualador externo en la línea de succión a la salida del evaporador, junto al bulbo remoto, del lado del compresor (ver figuras 6.17 y 6.18). De esta forma, la temperatura del bulbo no se verá afectada por la pequeña cantidad de refrigerante que pueda estar presente en la línea del igualador, en caso de una pequeña fuga por el empaque de las varillas de empuje. Cuando se instala en este punto, se evitará cualquier efecto de caída de presión entre la salida de la válvula y la línea de succión. Cuando se conecte el igualador externo a una línea de succión horizontal, siempre se debe hacer en la parte superior, para evitar acumulación de aceite en la línea del igualador.

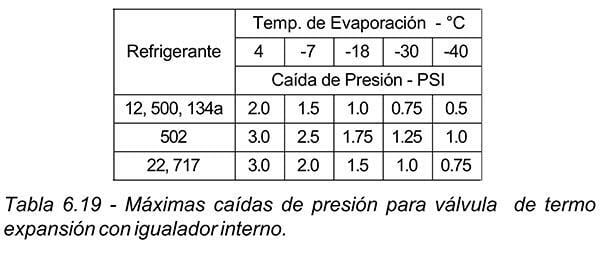

Cuando se sabe que la caída de presión a través del evaporador, está dentro de los límites definidos en la tabla 6.19, se permite instalar la conexión del igualador externo en uno de los dobleces de retorno, a la mitad del evaporador. Tal ubicación del igualador, proporcionará un control más suave de la válvula, particularmente cuando la válvula de termo expansión se usa en conjunto con un regulador de presión del evaporador. Sin embargo, en todos los casos donde se instale cualquier tipo de válvula de control en la línea de succión, la conexión del igualador externo NUNCA deberá ubicarse después de tal dispositivo, sino que deberá conectarse del lado del evaporador de esa válvula o control. Una conexión ubicada incorrectamente, interferirá seriamente con la operación eficiente de la válvula de termo expansión.
Cuando se sabe que la caída de presión a través del evaporador, está dentro de los límites definidos en la tabla 6.19, se permite instalar la conexión del igualador externo en uno de los dobleces de retorno, a la mitad del evaporador. Tal ubicación del igualador, proporcionará un control más suave de la válvula, particularmente cuando la válvula de termo expansión se usa en conjunto con un regulador de presión del evaporador. Sin embargo, en todos los casos donde se instale cualquier tipo de válvula de control en la línea de succión, la conexión del igualador externo NUNCA deberá ubicarse después de tal dispositivo, sino que deberá conectarse del lado del evaporador de esa válvula o control. Una conexión ubicada incorrectamente, interferirá seriamente con la operación eficiente de la válvula de termo expansión.

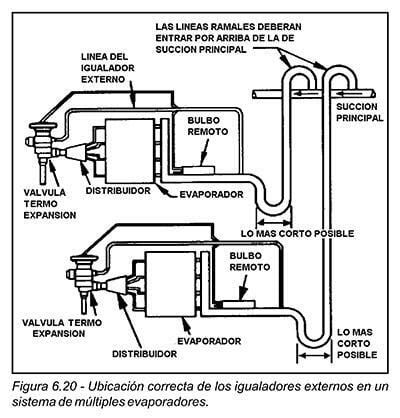

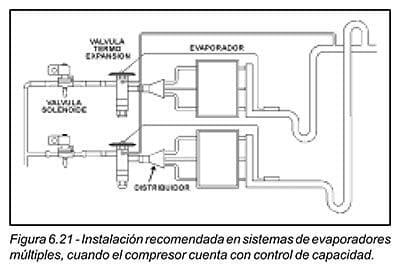

Si en la situación anterior, el compresor cuenta con control de capacidad, entonces puede hacerse una excepción y las líneas de los igualadores de cada válvula pueden unirse en una línea común, y conectarse a la succión principal, como se muestra en la figura 6.21. Las válvulas de solenoide instaladas antes de las válvulas de expansión, están conectadas eléctricamente al sistema de control de capacidad del compresor, de tal manera que conforme se va reduciendo la capacidad del compresor, estas se van des energizando, quedando en operación únicamente las necesarias de acuerdo al porcentaje de capacidad a que esté operando el compresor. Al incrementarse la capacidad del compresor, se van energizando las válvulas de solenoide, permitiendo el paso de refrigerante a los otros evaporadores, como se muestra en la figura 6.21. Dependiendo de los porcentajes de reducción de capacidad y del número de evaporadores, se pueden hacer muchos arreglos y combinaciones a este sistema.

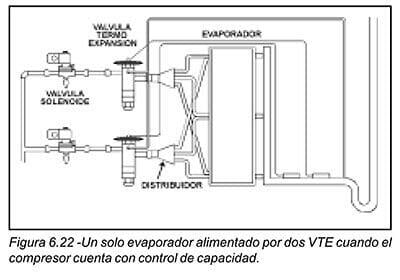

En la figura 6.22, se muestra otra variante de este método. Dos válvulas de termo expansión con sus respectivos distribuidores, alimentan un solo evaporador. Cada circuito del evaporador está alimentado por dos circuitos de los distribuidores (uno de cada distribuidor). Las válvulas de solenoide están conectadas al sistema de modulación de capacidad del compresor, y son accionadas eléctricamente al variar éste.
Habrá algunos casos en que la línea del igualador externo, esté conectada en alguna de las vueltas del centro del serpentín o en la entrada del evaporador. Esto lo determinará el fabricante del evaporador o de la unidad, y es solamente el resultado de pruebas operacionales, buscando una posición donde la válvula tenga un mejor control y que sea más eficiente. No deberá intentarse hacer esto al ensamblar un sistema en el campo.
