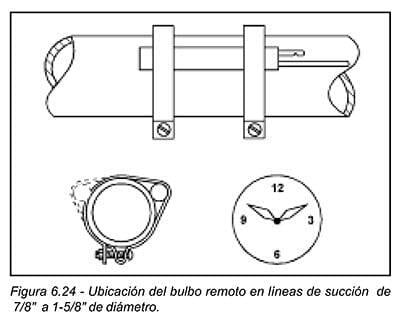

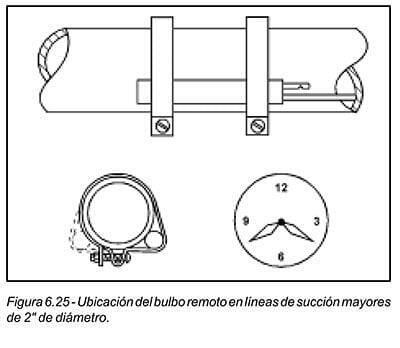

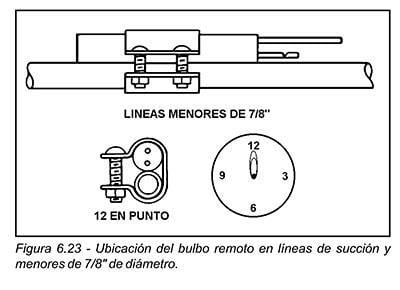

En realidad, más importante que la ubicación física del bulbo alrededor de la tubería es el contacto térmico entre el bulbo y la línea de succión; así como el diseño de la tubería de succión. Asegúrese de fijar bien las abrazaderas, de modo que el bulbo remoto haga buen contacto con la línea de succión, sin apretar en exceso para no dañar el bulbo. Nunca se debe instalar el bulbo en la parte inferior de la línea de succión; es decir, a las 6 en punto del reloj, porque en esta ubicación puede sentir la temperatura del aceite, el cual fluye por el fondo de la línea horizontal y su temperatura puede ser diferente que la del gas, lo que ocasionará que la válvula opere erráticamente. Si el bulbo se coloca fuera del espacio refrigerado, se requiere protección adicional de la temperatura ambiente. Si es necesario proteger al bulbo remoto del efecto de una corriente de aire, después de fijarlo con las abrazaderas en la línea, utilice un material aislante que no absorba agua con temperaturas del evaporador arriba de 0°C. Para temperaturas menores de 0°C, se sugiere emplear corcho o algún material similar sellante contra la humedad, para prevenir la acumulación del hielo en la ubicación del bulbo. No se recomienda el uso de fieltro. Cuando el bulbo se vaya a ubicar bajo el nivel de agua o salmuera en un serpentín sumergido, utilice un material a prueba de agua que no requiera calentarse arriba de 50°C al aplicarlo, esto para proteger el bulbo remoto y el tubo del bulbo. Nunca aplique calor cerca de la ubicación del bulbo sin antes retirarlo.

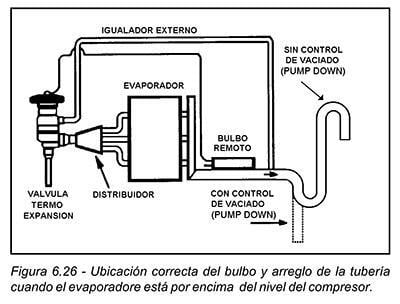

Debe asegurarse también que el tramo de la línea de succión donde va ubicado el bulbo, tenga una ligera pendiente para que haya un libre drenaje. De la misma manera, el bulbo no debe ubicarse donde exista una trampa en la línea de succión. Si el evaporador o varios evaporadores están instalados en un nivel más alto que el compresor, existen dos maneras de hacer el arreglo de la tubería, como se muestra en la figura 6.26. Si el sistema cuenta con un control de vaciado del evaporador por medio del uso de una válvula solenoide (pump down), se puede conectar la línea de succión directamente abajo del compresor, sin la trampa. Si no se cuenta con el control de vaciado, la línea de succión deberá tener una trampa después del bulbo, antes de subir verticalmente a otra trampa invertida, aproximadamente a la misma altura del evaporador. Esto es con el objeto de evitar que el refrigerante o el aceite drenen hacia el compresor por gravedad durante los ciclos de paro. Esto no evita que durante los ciclos de paro el refrigerante abandone el evaporador y se condense en el compresor, si éste o la línea de succión están a más baja temperatura.
