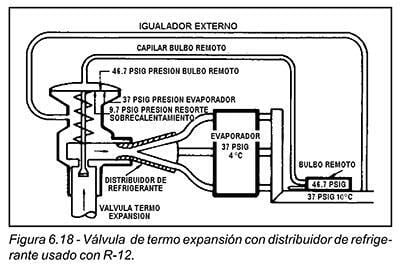

A fin de compensar una caída de presión excesiva a través del evaporador, la válvula de termo expansión tiene que ser del tipo con igualador externo, con la línea del igualador conectada ya sea en el evaporador en un punto más allá de la mayor caída de presión, o en la línea de succión, junto al bulbo remoto del lado del compresor. En general, y como un método práctico, la línea del igualador deberá conectarse a la línea de succión a la salida del evaporador. Si se usa una válvula de termo expansión del tipo con igualador externo, con la línea del igualador conectada a la línea de succión, se ejercerá la verdadera presión de la salida del evaporador debajo del diafragma de la termo válvula. Las presiones de operación sobre el diafragma de la válvula, ahora están libres de cualquier efecto de caída de presión a través del evaporador, y la termo válvula responderá al sobrecalentamiento del gas refrigerante que sale del evaporador.
Cuando existen las mismas condiciones de caída de presión en un sistema con una válvula de termo expansión, la cual tiene la característica de igualador externo (ver figura 6.17), existe la misma caída de presión a través del evaporador; sin embargo, la presión abajo del diafragma es ahora la misma que a la salida del evaporador, punto "C", es decir, 33 psig. La presión requerida arriba del diafragma para el equilibrio es de 33 + 10, o sea 43 psig. Esta presión de 43 psig, corresponde a una temperatura de saturación de -7°C y el sobrecalentamiento requerido ahora es de (-7) (-12) = 5°. El uso de un igualador externo ha reducido el sobrecalentamiento de 10° a 5°. Por lo tanto, la capacidad de un sistema con un evaporador que presenta una caída de presión considerable, se incrementará mediante el uso de una válvula de termo expansión con igualador externo, en comparación con el uso de una válvula igualada internamente.
